Ажырату қосқышы

2、 1-санат: сақтандырғыш негізі (сақтандырғышты қолдайтын құрамдас бөлік)

Өкілдік үлгі: NH00 сериясы (160А, 500В/690В)

Орналастыру: таза сақтандырғышты қолдау/ауыстыру құрылғысы, қосқыш механизмін біріктірмейді, оны пышақ қосқышымен немесе жоғары деңгейлі қосқышпен бірге пайдалану қажет.

Ерекшеліктер: Пышақ түріндегі сақтандырғышты орнату құрылымы, 35 мм DIN рельс құралынсыз орнату, сақтандырғыш күйін нақты уақытта көруге арналған көк мөлдір бақылау терезесі, жалынға төзімді инженерлік пластикалық қабық.

Қолданылуы: Тізбектер үшін шамадан тыс жүктеме/қысқа тұйықталудан қорғау нүктелері ретінде қызмет ететін төмен вольтты тарату шкафтарында және электр басқару қораптарында сақтандырғыштарды орнату және жылдам ауыстыру.

3、 2-санат: Сақтандырғыш типті оқшаулағыш қосқыш (оқшаулағыш қосқыш сақтандырғыш тобы)

«қосу/өшіру+оқшаулау+сақтандырғыш қорғанысын» біреуіне біріктіру, жүктемесіз немесе жүктеме жағдайында тізбектерді қосу, тасымалдау және ажырату және сақтандырғыштар арқылы шамадан тыс жүктемеден/қысқа тұйықталудан қорғауды қамтамасыз ету; Коммутатор ашылған кезде техникалық қызмет көрсету қауіпсіздігін қамтамасыз ету үшін айқын көрінетін тоқтау нүктесі қалыптасады. Құрылымы мен қатары бойынша екі категорияға бөлінеді:

3.1 HR6 сериясы (пышақ түрі/ашық түрі)

Өкілдік үлгісі: HR6-160/30 (160А, 660В, 50Гц)

Орналастыру: Классикалық ашылатын пышақ түріндегі оқшаулау қосқышы сақтандырғыш тобы, интуитивті құрылымы және оңай техникалық қызмет көрсету.

Ерекшеліктер: Пышақты қосу/өшіру құрылымы, күміс жалатылған мыс контактілері, үстіңгі тұтқаның жұмысы, алты терминалды сым (фазаға бір кіріс және бір шығыс), бұрандалы панельді орнату.

Қолданылуы: Өнеркәсіптік/коммерциялық таратудың негізгі қосқышы немесе тармақ қосқышы, қозғалтқыш тармағын қорғау және оқшаулау.

3.2 HR17 сериясы (жабық модульдік, негізгі серия)

Өкілдік үлгілер: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

Орналастыру: 100А-дан 630А-ға дейінгі орташа және жоғары ток талаптарын қамтитын номиналды токқа сәйкес жіктелген модульдік жабық сақтандырғыш типті оқшаулау қосқышы өнім желісінің негізгі сериясы болып табылады.

Жалпы мүмкіндіктер: Кең үстіңгі тұтқа/тұтқа жұмысы, балқыма өзегін тексеру үшін қақпақты ашуды қажет етпейтін көк (жартылай) мөлдір бақылау терезесі, көрінетін үзіліс нүктесін оқшаулау, жалынға төзімді инженерлік пластик қабық, 35 мм DIN рельсіне немесе бұрандалы панельді/шинаны орнатуға қолдау көрсету, 50/60 Гц кең жолақты үйлесімділік (кейбір үлгілер).

Ағымға бөлінген:

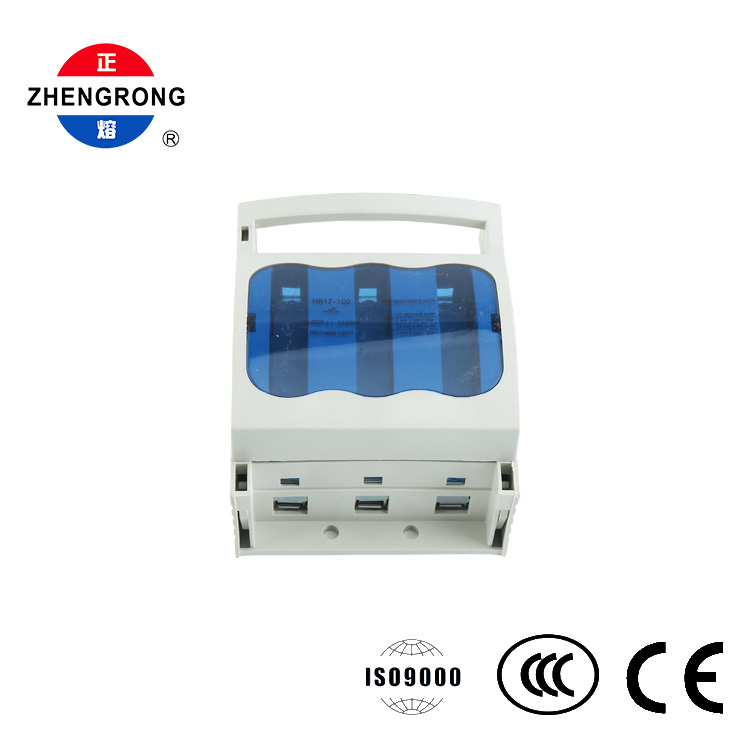

HR17-100 (100A): Шағын және орташа ток тармағы, тартқыш қораптарды/басқару шкафтарын тармақты қорғауға жарамды, аударатын немесе тартпа тұтқасының екі нұсқасы;

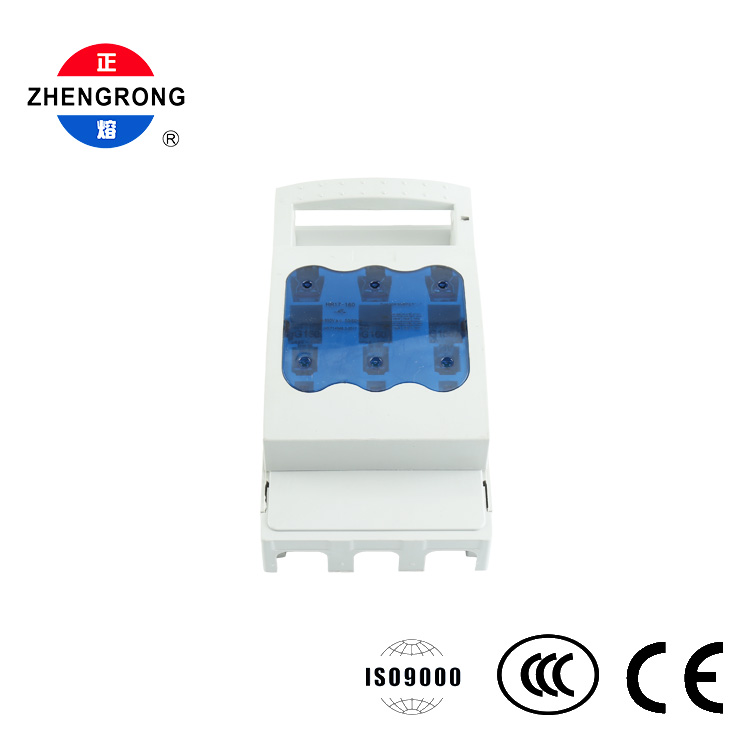

HR17-160 (160A): Шағын және орташа токтың негізгі/тармақтық тізбектері үшін жарамды, рельсті орнатуды қолдайды және қозғалтқыш пен механикалық қуат қорғау үшін жарамды;

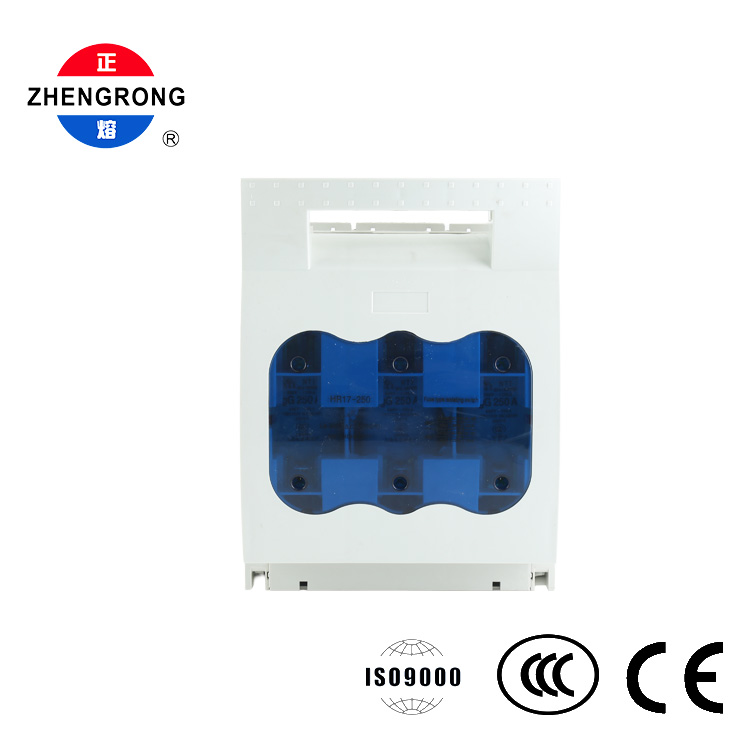

HR17-250 (250A): орташа ток тізбегі, үш аркалы терезе, зауыт шеберханаларында және коммерциялық ғимараттарда қуатты таратуға жарамды;

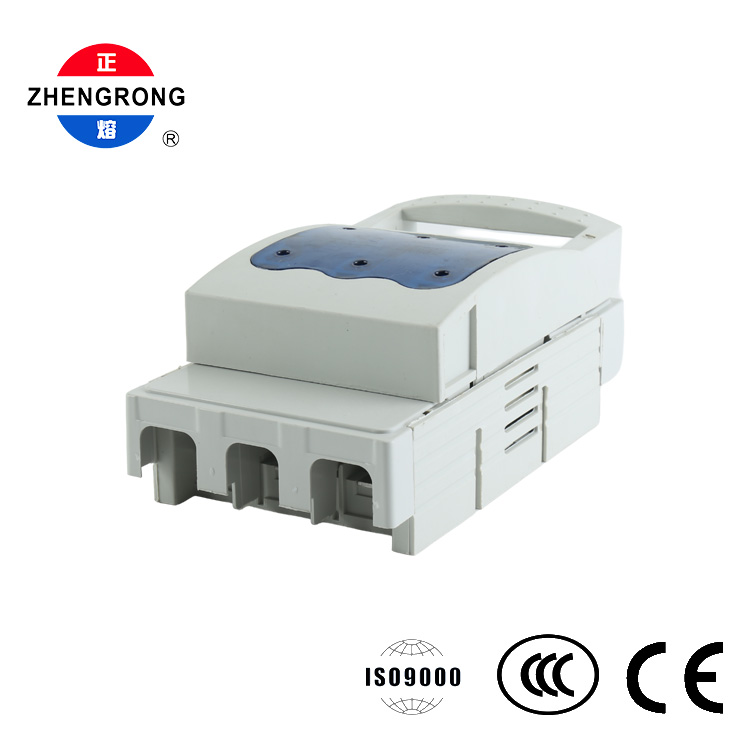

HR17-400 (400A): Жоғары ток негізгі тізбегі, үш доғалы терезе, қуат тарату шкафының негізгі қосқышы үшін жарамды;

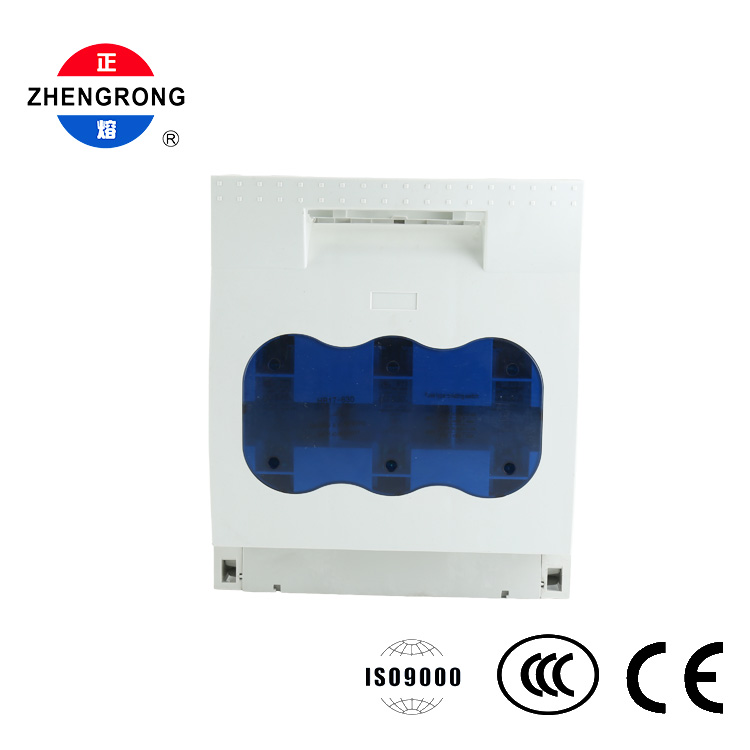

HR17-630 (630A): Ультра жоғары токтың негізгі тізбегі, PA66 жалынға төзімді қабық, мыс штангасының ішкі құрамдас бөліктері, төмен вольтты тарату құрылғылары және конденсатордың компенсаторлық шкафтары сияқты ауыр жүктемелерге жарамды.

Қолданылуы: Зауыттық қуат тарату шкафтары, төмен вольтты тарату құрылғылары, қозғалтқышты басқару орталықтары (MCC), коммерциялық ғимараттар/ауруханалар/деректер орталықтары үшін негізгі және салалық тізбекті қорғау, үлкен жабдықты электр қуатын өшіру және қысқа тұйықталудан қорғау.
