3 полюсті сақтандырғыш ажыратқышы 100А 690 В DIN рельсі

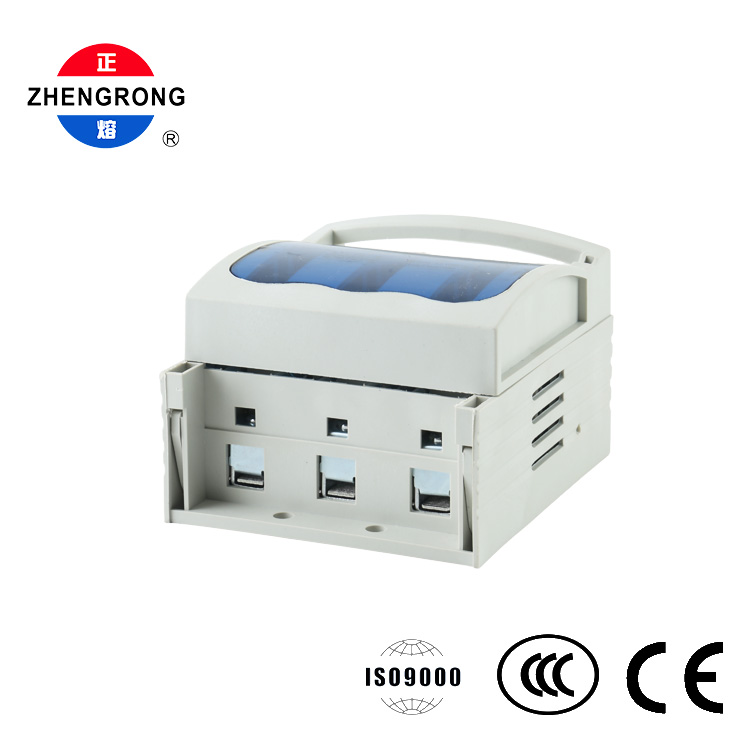

ZHENGRONG HR17-100 сақтандырғыш ажыратқышы - бұл төмен вольтты үш фазалы таратуға арналған ықшам, кәсіби коммутациялық және қорғаныс құрылғысы. Ол бір блокта жүктеме қосқышының, оқшаулағыш қосқыштың және қысқа тұйықталудан қорғаудың функцияларын біріктіреді, құрамдас бөліктерді азайтады және панельдік сымдарды жеңілдетеді.

3 полюсті конструкция тізбектің барлық үш фазасын қорғайды. Ол 690 В кернеуінде 100А номиналды және стандартты номенклатура бойынша сақтандырғыш-ажыратқыш ретінде белгіленген GB/T 14048.3-2017 стандартына сәйкес келеді.

Дизайн және пайдалану

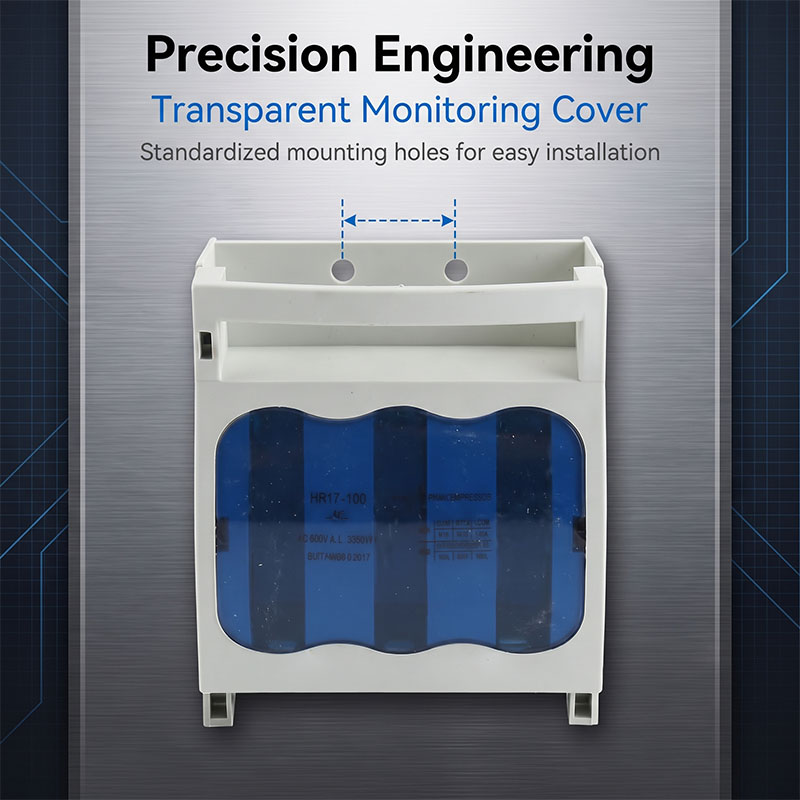

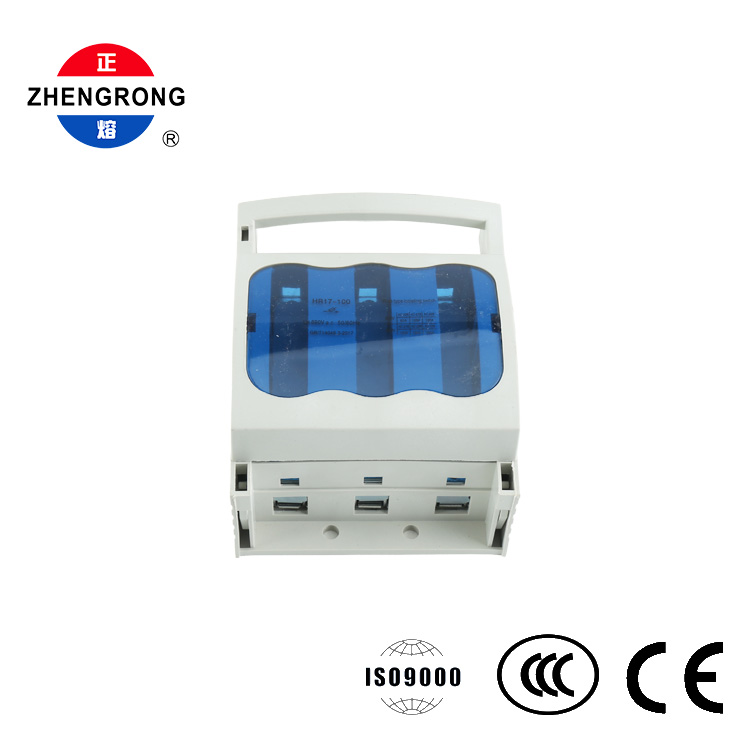

Құрылғы негізден және жоғарғы жағында біріктірілген көлденең тұтқасы бар ашылатын үстіңгі қақпақтан тұрады. Тұтқаны қолмен жасау/бұзу үшін ыңғайлы ұстауды қамтамасыз етеді, ал қақпақтағы мөлдір көк терезе операторларға құрылғыны ашпай-ақ бір қарағанда сақтандырғыш күйін тексеруге мүмкіндік береді.

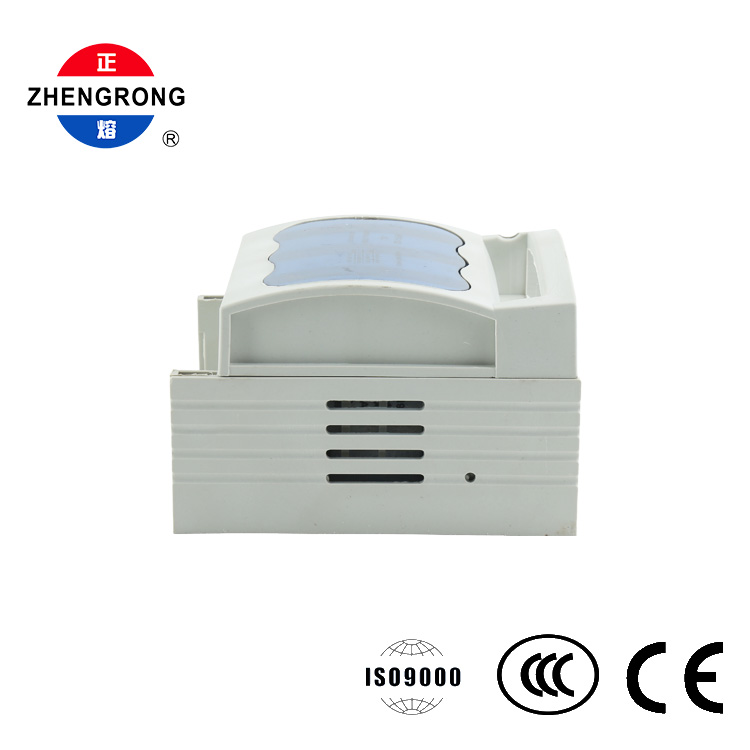

Тартпа үлгісіндегі қақпақ сақтандырғышты жылдам тексеру және ауыстыру үшін ашылады. Корпус жоғары механикалық беріктік, оқшаулау және ыстыққа төзімділік үшін арматураланған қабырғалары бар, отқа төзімді инженерлік пластиктен (нейлон немесе PBT маркалы) құйылған.

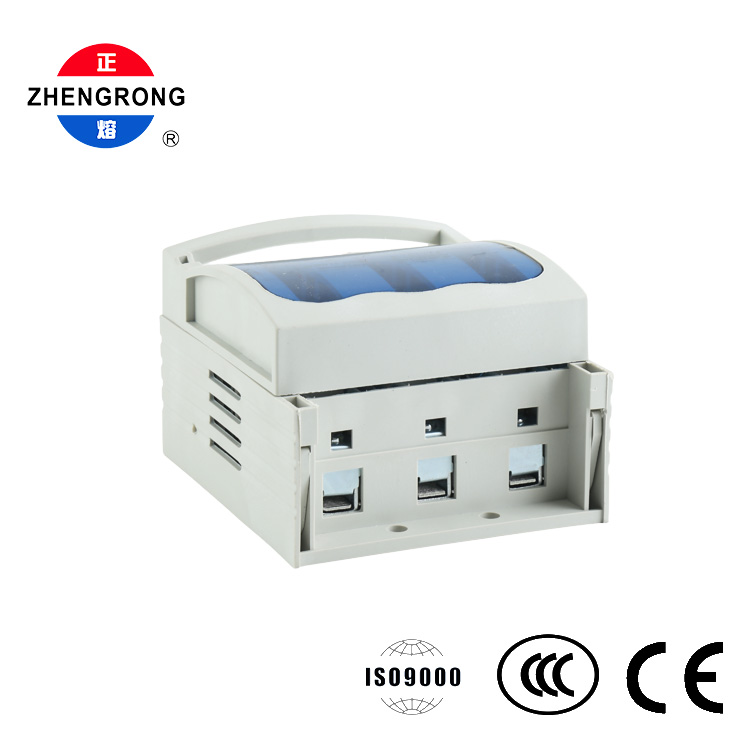

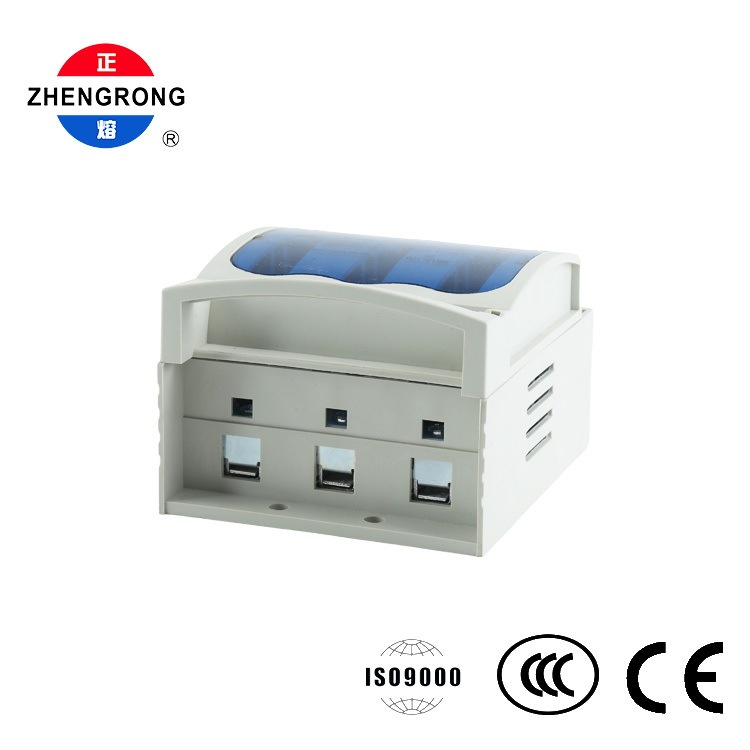

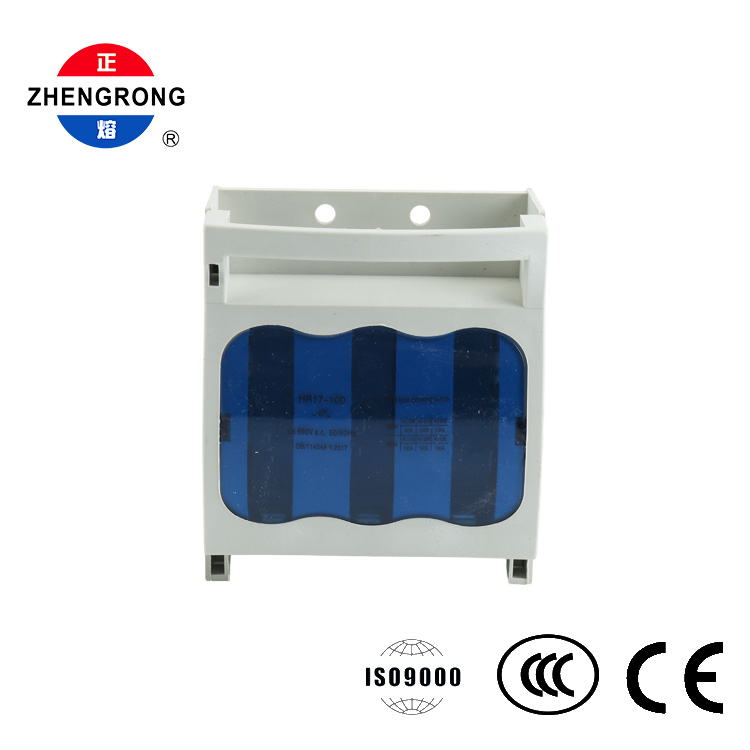

Сымдар сенімді, техникалық қызмет көрсетуге ыңғайлы кабельді бекіту үшін бұрандалы қысқыш қосылымдары бар үш төменгі терминал арқылы жүзеге асырылады. Орнату үшін негіз екі опцияны ұсынады: стандартты 35 мм DIN рельсті орнатуға арналған бүйірлік қыстырғыштар немесе шкафты орнату тақтасына тікелей бекітуге арналған негізгі тақтадағы екі дөңгелек бұрандалы тесіктер. Бүйірлік ұялар мен ысырмалар сонымен қатар қатар орнатуға немесе қосалқы контактілерді қосуға мүмкіндік береді.

Ерекше өзгешеліктері

3-in-1 функциясы

● — бір ықшам блокта жүктемені ауыстыру, оқшаулау және қысқа тұйықталудан қорғау.

3 полюсті үш фазалы қорғаныс

● — үш фазалы жүктемелер үшін барлық фазаларды бір мезгілде қорғау.

Көрінетін үзіліс оқшаулау

● — қауіпсіз техникалық қызмет көрсетуді және авариялық өшіруді қамтамасыз ететін ашық кезде ажырату нүктесін өшіріңіз.

Мөлдір көк терезе

● — сақтандырғыш жағдайы қақпақты ашпай-ақ бір қарағанда көрінеді.

Тартпа түріндегі тұтқа

● — ыңғайлы, сенімді қолмен ауыстыру үшін кең көлденең тұтқа.

Қосарлы орнату опциялары

● — икемді орнатуға арналған 35 мм DIN рельс қыстырғыштары немесе бұрандалы бекіту.

Күшейтілген отқа төзімді корпус

● — жоғары беріктік, оқшаулау және ыстыққа төзімділік үшін қабырғалары бар нейлон/PBT инженерлік пластик.

Бұрандалы қысқыш терминалдарды бекітіңіз

● — техникалық қызмет көрсетуге оңай қол жетімді сенімді сымдар.

Кеңейтілетін дизайн

● — бүйірлік ұялар мен ысырмалар қатар орнатуды және қосалқы контактілерді қолдайды.

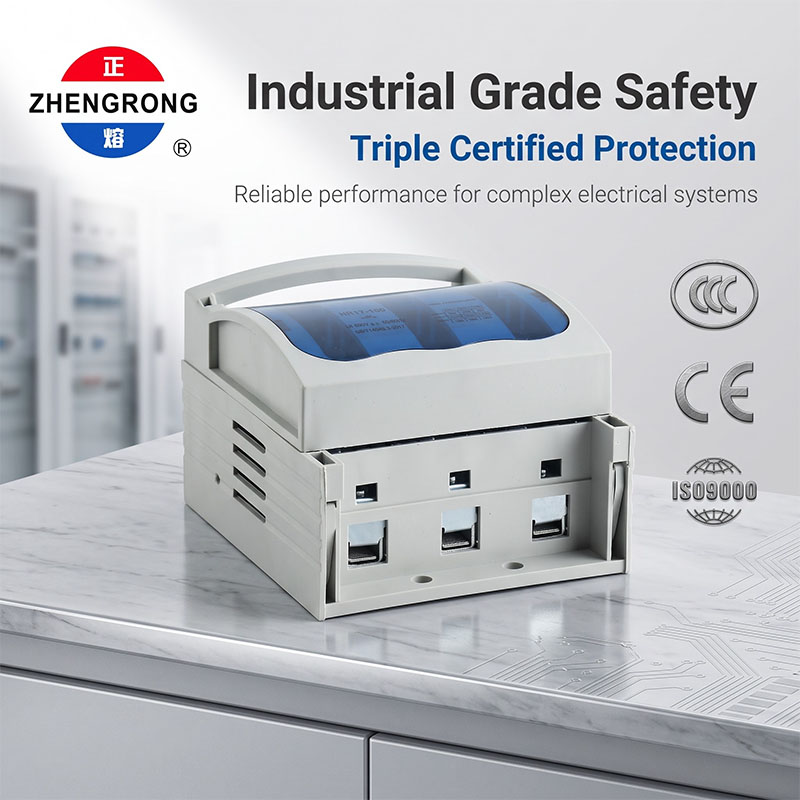

Сапасы сертификатталған

● — GB/T 14048.3-2017 сәйкес; ISO9000, CCC және CE сертификаттары бар.

● Зауыттық қуат тарату қораптары мен басқару шкафтары

● Коммерциялық ғимараттардағы негізгі тарату панельдері және тармақты тізбекті қорғау

● Қозғалтқыштар мен трансформаторларды электр қуатын ажырату және қысқа тұйықталудан қорғау

● Өнеркәсіптік кәсіпорындардағы төмен вольтты тарату жүйелері

● Моторды басқару орталықтары

● Техникалық қызмет көрсетуді оқшаулау және авариялық коммутация

● Панель құрастырушылар, электрлік мердігерлер және зауытқа техникалық қызмет көрсету топтары
