Неліктен Күн массивінің қауіпсіздігі дұрыс фотоэлектрлік тұрақты сақтандырғышты таңдауға байланысты?

2025-11-18 0 Маған хабарлама қалдырыңыз

Сіз қай күн электр станциясына кірсеңіз де, қандай коммерциялық инверторлық шкафты ашсаңыз немесе қандай тұрғын үйдің төбесіндегі фотоэлектрлік жүйені тексерсеңіз де, сіз жиі назардан тыс қалған, бірақ маңызды компонентті таба аласыз:Фотоэлектрлік тұрақты сақтандырғыш. Сәйкес емесФотоэлектрлік тұрақты сақтандырғышқауіпсіздікке нұқсан келтіріп қана қоймай, айтарлықтай қаржылық шығындарға әкелуі мүмкін. Бұл кішкентай құрылғыны таптырмас ететін не? Неліктен сарапшылар үнемі таңдайдыЧжэнхаосақтандырғыштар? Оның жұмбақтарын бірге ашайық.

Бірегей сынақтар

Үйде қолданатын айнымалы токтан (AC) айырмашылығы, күн панельдері тұрақты ток (тұрақты ток) жасайды. Бұл DC бірегей және ықтимал қауіпті сипаттамаларға ие:

1. Үздіксіз кернеу және жоғары ток: әсіресе күшті күн сәулесі кезінде тұрақты ток тізбектері максималды кернеуге жақын жерде жұмыс істейді. Айнымалы токтан айырмашылығы, қысқа тұйықталу келесі нөлдік қиылысу нүктесінде жоғалмайды; пайда болған доға әлдеқайда ұзағырақ жұмыс істей алады және металды балқытуға және өртті тудыруға жеткілікті температураны тудыруы мүмкін.

2. Көздің төмен кедергісі: Күн панельдерінің ішкі кедергісі өте төмен. Қысқа тұйықталу орын алған кезде үлкен асқын ток бірден дерлік пайда болады. Жылдам жауап беретін қорғаныс болмаса, кабельдер мен қосқыштар бірден жанып кетуі мүмкін.

3. Күрделі массивтер: сериялық қосылған күн панельдері жоғары кернеулерді (әдетте 600 В, 1000 В немесе 1500 В тұрақты ток) жасайды. Әрбір панельді немесе массивті қорғау үшін біріктіргіш қорабында үйлесімді, сенімді және жоғары вольтты сақтандырғыштар қажет.

Дәл осы себепті стандартты айнымалы ток сақтандырғыштары тұрақты күн тізбектерін қауіпсіз қорғай алмайды; оларда үздіксіз жоғары вольтты тұрақты ток доғаларын тиімді сөндіру үшін қажетті арнайы дизайн жоқ. ТекФотоэлектрлік тұрақты сақтандырғыштарфотоэлектрлік электр энергиясын өндіру үшін арнайы әзірленген бұл тапсырманы орындау үшін қажетті инженерлік дизайнға және қатаң сынақтарға ие.

Фотоэлектрлік тұрақты сақтандырғыштың мақсаты

Негізгі мақсатыфотоэлектрлік тұрақты сақтандырғыштарқарапайым: апатқа дейін ақауларды оқшаулау. Атап айтқанда, олар екі негізгі қауіптен қорғайды:

1. Қысқа тұйықталу: Желінің зақымдалуынан, қосылым ақауларынан, ылғалдың енуінен, кеміргіштердің зақымдалуынан, құрамдас бөліктердің істен шығуынан немесе дұрыс орнатылмаудан туындаған қысқа тұйықталулар үлкен, бақыланбайтын ток кернеуіне әкелетін төмен қарсылық жолын жасайды. Фотоэлектрлік тұрақты сақтандырғыштар бұл шамадан тыс жүктемені дереу анықтайды және олардың ішкі құрамдастарын ерітеді, тізбекті қауіпсіз ажыратады және жоғары (панельдер, инверторлар) және төменгі ағындардағы (еріген желілер, өрттер) зақымдануды болдырмайды.

2. Кері ток: Үлкен параллель жүйедегі жол сәтсіз болғанда, кері ток пайда болуы мүмкін. Ақаулы панель ток сіңіргіш ретінде әрекет етеді, бұл қалыпты схеманың токты ақаулы панель арқылы кері итеруіне әкеледі. Бұл кері ток қатты қызып кетуге және зақымдалған панельге тұрақты зақым келтіруі мүмкін. Фотоэлектрлік тұрақты сақтандырғыштарды стратегиялық орнату бір жақты клапан сияқты әрекет етеді, бұл кері токты блоктайды және зақымдануды болдырмайды.

Фотоэлектрлік тұрақты сақтандырғыш күн жүйелеріндегі маңызды қорғаныс құралдары болып табылады:

Фотоэлектрлік тұрақты сақтандырғыштар үшін маңызды орналастыру нүктелері	Қарсы қорғайды	Қорғаныссыз салдары
Комбинатор қорабының кірістері	Комбайнерге берілетін жеке панельдік жолдардағы артық ток.	Бір жолдағы ақаулық барлық параллель жолдардан, ықтимал қуырылған кабельдерден, терминалдардан, бүкіл қораптан деструктивті токты тартады.
Сериялық жолдарды шығару	Ақаулы жолға кері ағып жатқан кері ток (жоғарыда сипатталғандай).	Ақаулы жолдағы панельдердің қызып кетуі және тұрақты зақымдануы. Қуатты айтарлықтай жоғалту.
Жолдық біріктіргіштер мен орталық инверторлар арасында	Үлкенірек фидер кабельдерінде немесе түрлендіргіштің тұрақты ток кірісіне дейін пайда болатын негізгі қысқа тұйықталулар.	Қорғалмаған негізгі тұрақты ток жолдары бойындағы апатты өрт қаупі; түрлендіргіш тұрақты ток қорғанысының басым болуы.
Тұрақты ток түрлендіргіштері/ оңтайландырғыштары ішінде	Қуатты түрлендіру блогындағы ішкі ақаулар.	Зақым түрлендіргіштен тыс таралып, басқа компоненттерге немесе тізбектерге әсер етуі мүмкін. Өрт қаупі.
Тұрақты токпен қосылған жүйелердегі аккумуляторлық тізбектер	Сыйымдылығы жоғары, энергиясы жоғары батареялардағы қысқа тұйықталулар.	Ықтимал термиялық қашуға, өртке, жарылысқа әкелетін бақыланбайтын разряд.

1. Менің айнымалы ток жүйесі стандартты сақтандырғыштарды пайдаланады, неге мен күн батареяларын тікелей қорғау үшін бұл сақтандырғыштарды пайдалана алмаймын?

Мүлдем жоқ. Стандартты айнымалы ток сақтандырғыштары тек айнымалы ток тізбектері үшін тексеріледі. Тұрақты ток доғаларын сөндіру физикасы (әсіресе күн жүйелерінде кең таралған жоғары кернеулер кезінде) әлдеқайда күрделі. Айнымалы ток доғалары кернеудің нөлдік қиылысу нүктесінде секундына 100-ден 120 ретке дейін сөнеді. Дегенмен тұрақты ток доғаларында бұл сөндіру нүктесі жоқ; олар қатты жануды жалғастырып, қызып кетуге, жарылыстарға және тіпті өртке әкеледі. Фотоэлектрлік тұрақты ток сақтандырғыштары миллисекундтар ішінде үздіксіз жоғары вольтты тұрақты ток доғаларын қауіпсіз үзу үшін бірегей доға сөндіргіш камераларымен және материалдарымен сертификатталған және арнайы әзірленген.

2. Фотоэлектрлік тұрақты сақтандырғыш үшін қандай ток күшін таңдау керектігін қалай білуге болады?

Сақтандырғыш спецификациясы ол қорғайтын нақты тізбек тоғының негізінде анықталуы керек. Бұл есептеулерді қажет етеді: Жолдың/панельдің қысқа тұйықталу тогын (Isc) анықтаңыз: Стандартты сынақ шарттарында (STC) панель немесе жол үшін ең үлкен Isc рейтингін табыңыз.

Қауіпсіздік шегін қолдану: Ең жақсы тәжірибе сақтандырғыш көрсеткіштерін Isc (үзіліс токтың таралуы) 125% - 150% дейін орнатуды ұсынады. (Мысалы, жолдың Isc мәні 10А болса, сақтандырғыш 12А немесе 15А болуы керек). Бұл қалыпты жұмыс токындағы ауытқулар үшін маржаны қамтамасыз етеді және оның қалыпты жұмыс токынан әлдеқайда асатын ақаулық токтарға төтеп бере алатынын қамтамасыз етеді. Әрқашан орнату нұсқаулығын, ұлттық электр кодтарын (NEC, IEC) және төменгі ағынды жабдықтың техникалық сипаттамаларын (комбайндар қораптары, инверторлар) қараңыз — олар әдетте қажетті сақтандырғыш көрсеткіштерін көрсетеді. Төмен бағаланған сақтандырғыштар жалған соққыларға әкелуі мүмкін, ал жоғары бағаланған сақтандырғыштар қауіпті және техникалық сипаттамаларды бұзады.

3. Менің сақтандырғышым жарылды. Жалпы себептері қандай?

Сақтандырғыштың жануы оның маңызды функциясын аяқтағанын көрсетеді. Жалпы себептерге мыналар жатады: қысқа тұйықталу ақаулары: зақымдалған кабель оқшаулауы, доға тудыратын бос қосқыштар, терминалды оқшаулаудың істен шығуы, сымның немесе жабдықтың физикалық зақымдануы және ішкі бөліктің істен шығуы.

Қатты шамадан тыс жүктеме: Ток сақтандырғыштың номиналды токынан тұрақты және айтарлықтай асып түседі (бұл қысқа тұйықталудан гөрі жиі кездеседі, бірақ сымдар немесе құрамдас бөліктердің өлшемі айтарлықтай төмен болса орын алуы мүмкін; алайда, алдымен тізбекті қорғау құрылғысы өшірілуі керек).

Дұрыс емес үрлеу: жоғары сапалы сақтандырғыштарды дұрыс үрлеу сирек кездессе де, сақтандырғыш сипаттамалары сәл өшірілген болса, қартаю/экстремалды ортаның әсерінен өнімділік нашарлаған, нашар қосылымдар сақтандырғыш ұстағыш терминалдарының қызып кетуіне себеп болса немесе өндіріс ақаулары болса орын алуы мүмкін.

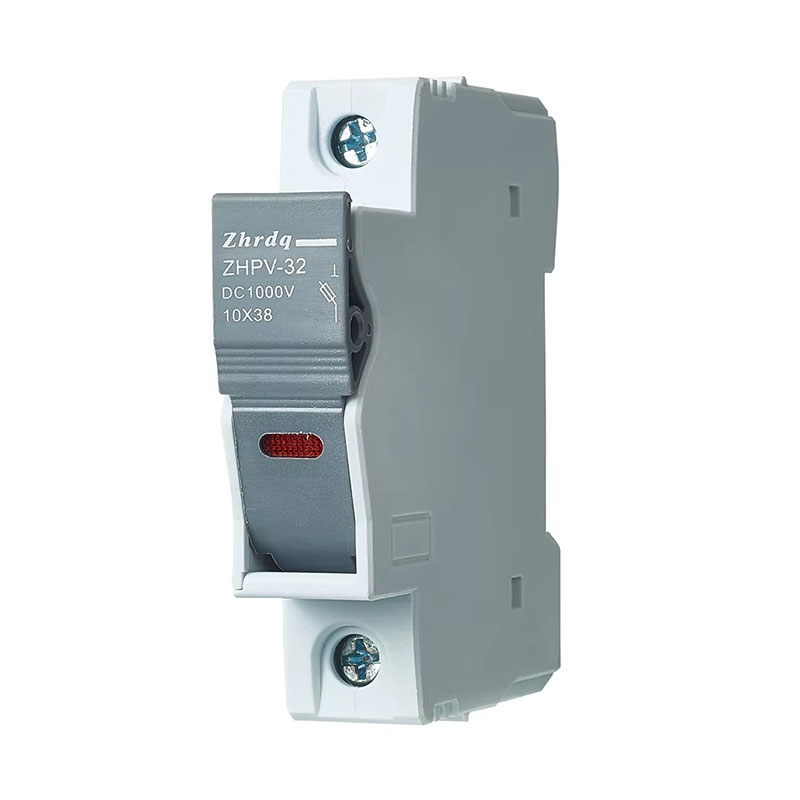

Photovoltaic DC Fuse

Сіздің күн массивіңіз дұрыс өлшемсіз және сертификатсыз қысқа жұмыс істей аладыфотоэлектрлік тұрақты сақтандырғыштар, бірақ «операция» тек электр энергиясын өндіруді ғана білдіреді; бұл ондаған жылдар бойы сенімді және қауіпсіз жұмыс істеуді білдіреді. Әрбір комбайн қорабы және кабельдердің әрбір тізбегі белгілі бір жағдайларда ақаулық болуы мүмкін. Стандартты емес сақтандырғыштарды пайдалану немесе қорғауды айналып өту төте жол емес, техниктерге, мүлікке және инвестицияға жол берілмейтін қауіп болып табылады.

Чжэнхао сақтандырғыштарыинженерлік қауіпсіздікті білдіреді. Қатаң стандарттарға сай жасалған және қатал жаһандық ортада дәлелденген олар заманауи фотоэлектрлік жүйелер талап ететін өте жылдам әрекет ететін, жоғары сыну қабілеті бар қорғанысты қамтамасыз етеді.
