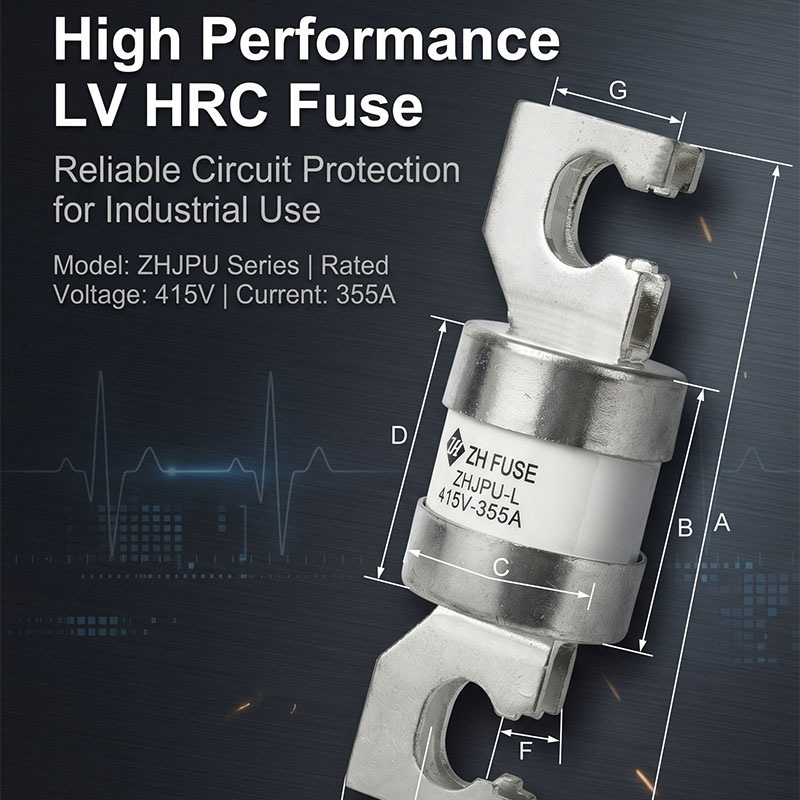

IEC 60269 415 В жоғары ток сақтандырғышы өнеркәсіптік қуат тарату жүйелері үшін қауіпсіздік пен өнімділіктің қандай артықшылықтарын береді?

1. Негізгі дизайн және IEC 60269 жоғары ток сақтандырғыш өнімдерінің стандартты анықтамасы

IEC 60269 номиналды кернеуге, ток өткізу қабілетіне, уақытша ток сипаттамаларына, механикалық құрылымға және қауіпсіздік сынағы стандарттарына қатысты қатаң ережелерді анықтайтын төмен вольтты жоғары ажырату сыйымдылығы сақтандырғыштары үшін жаһандық бірыңғай стандартты негізді құрайды. Өнеркәсіптік 415 В үш фазалы тарату желілері үшін жоғары ток сақтандырғыштары қымбат төмен ағынды қуат жабдығын қорғау үшін шамадан тыс жүктелу баяу соғуды және лезде қысқа тұйықталу үзілістерін қанағаттандыруы керек.

Дәстүрлі пластикалық қабық сақтандырғыштар жоғары ток өнеркәсіптік орталарда айқын ақауларға тап болады, соның ішінде жеткіліксіз қызуға төзімділік, бос контакт терминалдары және шектеулі ажырату қабілеті. Бұл өнім қабылдаған болтпен бекітілген керамикалық құрылым бұл ауырсыну нүктелерін біріктірілген жоғары температураға төзімді корпус және күміс жалатылған мыс қосқыш терминалдар арқылы шешеді. Ауыр өнеркәсіптік төмен вольтты тізбектерге арналған стандартталған қорғаныс компоненті ретінде,IEC 60269 415 В жоғары ток сақтандырғышинженерлік интеграторлар үшін жобааралық өзара алмасуға қол жеткізу үшін өлшемдік төзімділік пен электрлік өнімділік көрсеткіштерін біріктіреді.

1.1 Екі негізгі функционалдық дизайн модулі

• Керамикалық оқшаулау корпусының модулі: жоғары глиноземді керамикалық материал ақаулық үзіліс кезінде доғаның кеңеюін блоктайды, ұзақ мерзімді номиналды ток жүктемесі кезінде қабықтың деформациясын болдырмау үшін тамаша жылу тұрақтылығымен.
• Болтпен жалғанған өткізгіш терминал модулі: Күміс жалату сақтандырғыш пен шина арасындағы жанасу кедергісін төмендетеді, тіпті үздіксіз жоғары ток жұмысы кезінде де стандартты шектерде қосылу нүктелеріндегі температураның көтерілуін бақылайды.
• Ішкі балқытылатын элемент модулі: калибрленген металл балқымасы gG/gL сипаттамалық қисық сызығына сәйкес келеді, жоғары және төменгі тізбекті қорғау құрылғыларымен деңгейлі қорғаныс үйлестіруіне қол жеткізеді.

1.2 IEC 60269 стандартына сәйкестік мәні

IEC 60269 типті тестілеуден толық өткен өнімдерді қайталама қауіпсіздік сертификатынсыз Еуропа, Оңтүстік-Шығыс Азия және Австралия нарықтарындағы өнеркәсіптік жобаларда қолдануға болады. Стандарт доғаның ағуы, қабықтың жарылуы және қалыпты жұмыс тогы кезінде мерзімінен бұрын балқу сияқты жасырын қауіптерді жою үшін қатаң, қысқа тұйықталу үзілістерін және механикалық діріл сынақтарын жүзеге асырады. Жабдықтардың трансшекаралық жобаларын өңдейтін сатып алу топтары үшін бірыңғай стандартқа сәйкестік құрамдас бөліктердің біліктілігі мен жобаларды қабылдау процестерін айтарлықтай жеңілдетеді.

2. Стандартты техникалық сипаттама параметрлері кестесін толтырыңыз

Электрлік дизайн және сатып алу схемаларды сәйкестендіру және үлгі таңдауды аяқтау үшін нақты стандартталған параметрлерге сүйенеді. Бұл серия жобаны жобалау кезінде қайталанатын параметрлерді салыстырудың жұмыс жүктемесін азайту үшін біртұтас механикалық және электрлік көрсеткіштері бар айнымалы токтың 415 В жұмыс кернеуіндегі 200А-дан 400А-ға дейінгі номиналды ток диапазонын қамтиды. Төмендегі кесте ZHJPU-L үлгі желісіне қолданылатын барлық негізгі бекітілген сипаттамаларды сұрыптайды.

2.1 Түрлі тізбек жүктемелері үшін үлгі таңдау логикасы

• Жеңіл өнеркәсіптік тарату тармақтары (200A~280A): Шағын зауыттық қосалқы жабдықтарға, жарық тарату шкафтарына және тұрақты жүктемесі аз қуатты басқару панельдеріне жарамды.
• Орташа қозғалтқышты басқару схемалары (300A~360A): Орташа өлшемді үш фазалы қозғалтқыштарға, конвейер жетек жүйелеріне және жалғыз трансформатордың қайталама қорғаныс ілмектеріне сәйкес келеді.
• Ауыр негізгі кіріс тізбектері (380A~400A): Үлкен қуат тарату орталықтарының, генератордың шығыс терминалдарының және ауыр машиналардың негізгі қуат беру контурларының негізгі шиналық қорғанысына қолданылады.

2.2 Барлық ағымдағы бағалар бойынша бірыңғай ортақ дизайн артықшылықтары

Осы өнім желісіндегі әрбір ағымдағы спецификация бірдей керамикалық корпус құрылымын және болт терминалының орналасуын сақтайды. Бұл дәйекті дизайн техникалық қызмет көрсету персоналына бірдей орнату құралдарын және қосалқы бөлшектерді басқару стандарттарын қолдануға мүмкіндік береді, бұл әртүрлі ток сорттары үшін арнайы арматураны дайындауды болдырмайды. Бірыңғай күміс жалатылған терминал қалыңдығы бүкіл өнім ауқымында дәйекті контактіге төзімділік өнімділігін қамтамасыз етеді, шкафтың ұзақ мерзімді параллель жұмысы кезінде терминал өлшемдерінің сәйкес келмеуінен туындаған температура көтерілуінің ауытқуын болдырмайды.

3. Керамикалық корпус және күміс жалатылған терминал материалының артықшылықтары

Материалды таңдау қатаң өндірістік ортада жоғары ток сақтандырғыштарының ұзақ мерзімді қызмет ету мерзімін және жұмыс қауіпсіздігін тікелей анықтайды. Қымбат емес пластик қабық сақтандырғыштары тұрақты жоғары температура кезінде жұмсартатын және деформацияланатын органикалық полимер материалдарын пайдаланады, ал жалаңаш мыс терминалдары ылғалды немесе шаңды цехтарда тез тотығады, контактқа төзімділікті арттырады және қалыпты қызып кету ақауларын тудырады.

Керамикалық қабық пен күміс жалатылған мыс терминалдарының қос материал жүйесі осы төзімділіктің әлсіз жақтарын бір уақытта шешеді. Жоғары таза өнеркәсіптік керамика деформациясыз үздіксіз жоғары температураға төтеп береді, ал мыс терминалдарындағы күміспен қапталған қабат жылдар бойы тұрақты өткізгіш өнімділікті сақтау үшін ауаның тотығуын оқшаулайды. Тәулігіне 24 сағат жұмыс істейтін өнеркәсіптік қуат жүйелері үшін бұл материал конфигурациясы құрамдастарды тұрақты тексеру және ауыстыру циклдерінің жиілігін айтарлықтай азайтады.IEC 60269 415 В жоғары ток сақтандырғышжоғары шаң, жоғары ылғалдылық және жиі температура ауытқуы бар зауыттық орталарға бейімделу үшін осы жетілген композиттік материал шешімін қабылдайды.

• Керамикалық корпус: жоғары доғаны басу өнімділігі, тарату құрылғыларының шкафтарында өрт қаупін болдырмау үшін қысқа тұйықталу үзілісінде доғаның сыртқа шашырауын болдырмайды.
• Күміс жалатылған мыс терминалдар: төмен жанасуға төзімділік, толық номиналды жүктеме кезінде температураның минималды көтерілуі, жағалаудағы немесе химиялық зауыт цехтары үшін тотығуға және коррозияға қарсы.
• Ішкі толтыру доғаны сөндіретін орта: ақаулы кесу кезінде доғаның энергиясын бірден сіңіреді, корпустың жарылуын немесе бөлшектелуінсіз жоғары сыну қабілетін қолдайды.

3.1 Үздіксіз жұмыс кезіндегі термиялық тұрақтылық көрсеткіштері

Мыңдаған сағат бойы толық номиналды ток үздіксіз жұмыс істегенде, керамикалық корпус кеңейтілмей немесе жарылып кетпестен өлшемдік тұрақтылықты сақтайды. Балқытылатын элементтен пайда болатын ішкі жылу пластик сақтандырғыш қабықтарында пайда болатын жергілікті ыстық нүктелерді болдырмай, керамикалық қабырға арқылы біркелкі тарайды. Табиғи желдетуі нашар жабық тарату құрылғыларының шкафтарында да сақтандырғыш буынының жалпы температурасының жоғарылауы IEC 60269 стандартының рұқсат етілген шектерінде қалады, бұл жергілікті шамадан тыс жылу жиналуынан туындаған көршілес шиналық оқшаулаудың ескіру қаупін болдырмайды.

4. gG/gL Қорғау сипаттамасы және ақауды үзу өнімділігі

gG және gL өнеркәсіптік қуат тізбегіне қауіп төндіретін екі негізгі ақау түрін қамтитын IEC 60269 стандартымен анықталған әмбебап толық ауқымды қорғаныс сипаттамаларын білдіреді: жеңіл ұзақ уақыт шамадан тыс жүктеме және лезде қатты қысқа тұйықталу. Көптеген төмен дәрежелі өнеркәсіптік сақтандырғыштар тек бір типті қорғанысты қолдайды, не қозғалтқыштың іске қосылуы кезінде тым оңай балқиды немесе үлкен қысқа тұйықталу тогын тез өшіре алмайды.

4.1 Шамадан тыс жүктеме баяу соққыдан қорғау логикасы (gL сипаттамасы)

Тізбектер 1,3 еседен 5 есеге дейінгі номиналды жұмыс тогы арасындағы шамалы шамадан тыс жүктеме тоғымен бетпе-бет келгенде, балқитын элемент кешіктірілген әрекетпен бірте-бірте балқиды. Бұл кідіріс қалыпты қозғалтқышты іске қосу, конденсаторды зарядтау және жабдықтың өтпелі тогы кезінде жалған сақтандырғыштың жануын болдырмайды, сонымен бірге кабель оқшаулауының ескіруін және жабдықтың қызып кетуін болдырмау үшін белгіленген уақыт бойы шамадан тыс жүктеме сақталса, қуатты кеседі.

4.2 Лездік қысқа тұйықталудан қорғау логикасы (gG сипаттамасы)

Кабельдің тұйықталуынан, жабдықтың ішкі бұзылуынан немесе шинаның соқтығысуынан қатты қысқа тұйықталу тогы пайда болған кезде, ішкі балқыма микросекундтар ішінде ашық тізбекті қалыптастыру үшін бірден буланады. Керамикалық қабық және доға сөндіргіш толтырғыш электр доғаларын тиімді басады, айналадағы тарату құрылғыларының құрамдас бөліктеріне доға жарқылын зақымдамай ақаулық бөлігін қауіпсіз оқшаулайды. Жоғары ажырату сыйымдылығы сақтандырғыштың құрылымдық жарылусыз немесе өткізгіш материалдың шашырауынсыз төтенше ақаулық токты өшіре алатынын қамтамасыз етеді.

4.3 Жоғары және төмен ағынды қорғау құрылғыларымен таңдамалы үйлестіру

• Қорғаныстың деңгейлі координациясын қалыптастыру үшін төменгі ағынды жабдықтағы миниатюралық ажыратқыштарды, құйылған ажыратқыштарды және контакторларды сәйкестендіреді.
• Уақыт-ток қисығының дизайны ішінара тізбек ақаулары кезінде тек ақау тармағының сақтандырғышының еріп кетуіне кепілдік береді, бұл бүкіл тарату шкафының толық жүйедегі электр қуатын өшіруін болдырмайды.
• Орта және ірі өнеркәсіптік электрмен жабдықтау жүйелері үшін трансформатор мен генератордың бастапқы қорғанысын үйлестіру талаптарына сәйкес келеді.

5. Әмбебап өнеркәсіптік қолданбаларды сәйкестендіру сценарийлері

Стандартталған 415 В үш фазалы электр қуатын тарату бүкіл әлем бойынша барлық дерлік зауыттық, энергетикалық және ауыр машина жасау салаларын қамтиды және жоғары токты болтпен қосылатын сақтандырғыш осы жүйелердегі әрбір негізгі қуат қорғау байланысына бейімделеді. Көп салалы жоба портфолиоларын басқаратын сатып алу топтары әртүрлі жоба алаңдарында қосалқы бөлшектерді түгендеу және техникалық қызмет көрсету бойынша оқыту стандарттарын біріктіретін жабдықты қорғаудың көптеген талаптарын қанағаттандыратын бір құрамдас үлгінің пайдасын көреді.

• Өнеркәсіптік қуат тарату панельдері және негізгі тарату құрылғылары: шкафтың барлық сым құрылымын қорғау үшін қысқа тұйықталу ақауларын оқшаулайтын, шкафтың кіріс шиналары үшін негізгі ток қорғанысы ретінде пайдаланылады.
• Қозғалтқышты басқару орталықтары: конвейерлердің, ұсақтағыштардың, сорғылардың және желдеткіштердің үш фазалы қозғалтқыштарын құлыпталған ротордың шамадан тыс жүктелуінен немесе терминалдың қысқа тұйықталуынан туындаған орамның күйіп қалуынан қорғаңыз.
• Генератор және трансформатордың қосалқы тізбектері: ақаулық токтың жоғары ағынды электр жабдықтарына таралуын болдырмау үшін генератор қондырғыларының шығыс терминалдарында және тарату трансформаторларының төмен вольтты жақтарында орнатылады.
• Ауыр жүк машиналары және құрылыс жабдықтары: Айнымалы ауыр жүктемелерде жұмыс істейтін ірі крандардың, араластырғыш жабдықтардың және тау-кен көлік машиналарының негізгі қуат енгізу контурларына қолданылады.
• Химиялық және қоршаған ортаны қорғау электр тарату құрылғылары: Керамикалық оқшаулау құрылымы химиялық зауыттың басқару бөлмелері мен ағынды суларды тазарту жабдығы шкафтарының ішіндегі коррозиялық газ және ылғал эрозиясына қарсы тұрады.

6. Орнату нұсқаулары және күнделікті пайдалану техникалық қызмет көрсету ережелері

Бұрандаларды дұрыс орнату және күнделікті техникалық қызмет көрсету сақтандырғыш буындарының қызмет көрсету циклін тікелей ұзартады және дұрыс құрастырмау немесе елеусіз тексеруден туындаған жасырын қауіпсіздік қауіптерін болдырмайды. Барлық пайдалану ережелері IEC 60269 қосалқы пайдалану спецификацияларына сәйкес, күрделі кәсіби дайындықсыз орындалатын электр техникалық қызмет көрсету персоналы үшін жарамды.

6.1 Болтты орнатудың стандартты сипаттамалары

• Жанасуға төзімділікті арттыратын оксид қабаттары мен шаң бөлшектерін кетіру үшін орнату алдында шинаның барлық жанасу беттерін тазалаңыз.
• Қызып кететін ыстық нүктелерді тудыратын бос терминалдарды болдырмау үшін бекіту болттарын калибрленген бұрау кілттерімен қатайтыңыз.
• Шкаф сымдарымен бітелмей, табиғи ауа конвекциясының жылуын таратуды қамтамасыз ету үшін әрбір сақтандырғыш буынының айналасында тік және көлденең орнату кеңістігін сақтаңыз.
• Күміс жалатылған терминал беттерін мыс шиналар жазықтықтарымен толығымен теңестіріңіз, бұл нүктенің жанасуын және жергілікті қызып кету қаупін болдырмас үшін.

6.2 Тұрақты тексеру және техникалық қызмет көрсету стандарттары

Тоқсан сайын электр шкафын тексеру кезінде техникалық қызмет көрсету персоналы сақтандырғыш терминалдарындағы түссізденуді көзбен тексеруі керек (температураның қалыпты көтерілу белгісі). Қабық түсінің өзгергенін, терминалдың тотығуын немесе шамалы деформациясын көрсететін кез келген сақтандырғыш буыны тіпті ақаусыз балқусыз дереу ауыстырылуы керек. Қысқа тұйықталу ақаулығы үзілгеннен кейін, ішкі балқыма және доғаны сөндіргіш толтырғыш белсендірілгеннен кейін бастапқы қорғаныс өнімділігін жоғалтқандықтан, жартылай жөндеудің орнына бүкіл сақтандырғыш байланысы толық ауыстыруды қажет етеді.

Сақтауды басқару орнату алдында күміс жалатылған терминалдың тотығуын болдырмау үшін қосалқы сақтандырғыштарды құрғақ, шаңсыз қойма орталарына орналастыруды талап етеді. Ұзақ мерзімді қордың құрамдас бөліктері беткі сызаттар немесе керамикалық қабықшаның жарықшақтары бар өнімдерді сүзу үшін құрылыс алаңдарына жеткізілмес бұрын сыртқы түрін визуалды тексеруді аяқтауы керек.
